MEMS VOA可调光衰减器
基于微机电控制的可调光衰减器MEMS VOA
基于微机电系统控制的可调光衰减器( Micro Electro Mechanical System Variable Optical Attenuator——简称MEMS VOA)是实现全光网络中功率调节的重要元件之一。MEMS VOA利用静电驱动控制MEMS芯片反射镜的转动，使反射的信号光发生偏转，改变输出端口上接收到的光斑大小，实现光信号衰减功能，从而精确地控制光信号的功率，为各通道波长提供稳定的衰减量，主要应用在：预置光功率均衡、信道传输均衡、光自动增益调节、光接收器的保护等。MEMS VOA器件采用微型封装结构，使产品更加小型化，成本更低，并且反应更加迅速，具有高稳定性和可靠性。
Ø 产品特性
n 钢管式紧凑型封装
n 低插损，低WDL，低PDL
n 高可靠性和稳定性
n 直流电压控制，分为亮态和暗态两种
n 快速响应
n 符合Telcordia GR-1073-CORE和RoHS要求
n 可应用于EDFA增益斜率控制、光功率控制均衡、光测试仪器仪表等
Ø 技术参数
参数 | 值 | 单位 |
工作波长 | 13：1290-1330 15：1520-1568 16：1600-1650 F：全波段1260-1650 | nm |
测试波长 | 1310/1550/1625 | nm |
插入损耗 | ＜0.70 | dB |
衰减范围 | ≥40 | dB |
回波损耗 | ≥50 | dB |
波长相关损耗WDL | ≤0.3 @8dB ≤0.6 @15dB | dB |
衰减类型 | Bright(亮态) or Dark(暗态) | |
响应时间 | ≤2.0 | ms |
最大输入光功率 | ≤500 | mW |
驱动电源 | 0~6.5 | V |
工作温度 | -20~+85 | ℃ |
-40~+85 | ℃ | |
封装尺寸 | Φ5.5×L20 | mm |
1. 所有参数均在室温工作环境下测试；
2. 测试损耗(IL)是基于中心波长±30nm的结果；
3. 所有参数均不包括连接头插入损耗。

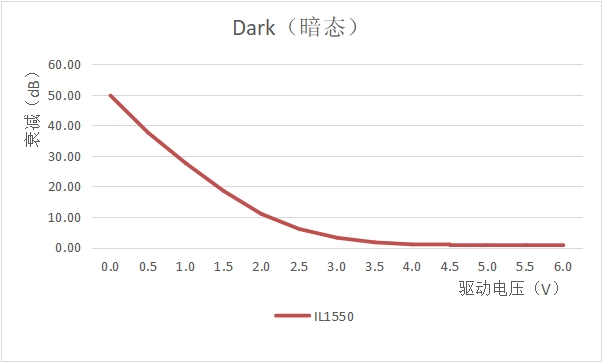

Ø 衰减曲线

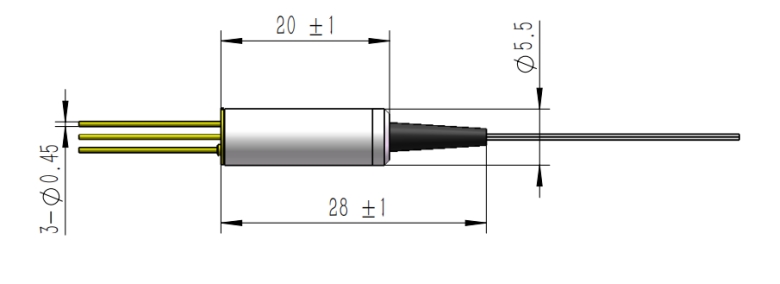

Ø 外形尺寸
Ø 订购信息
